起重机工作等级计算方法及各国对照表
发布时间:2020-07-17 16:24:13作者:admin

起重机工作等级计算方法及各国对照表

SERVICE CLASSIFICATION OF HOIST

起升机构的安全运行周期取决于是否按特定的工作等级正确使用。根据欧洲搬运协会标准 FEM9.511 和中国国家相关标准规定,起重机的起升机构工作等级由载荷谱和日均运行当量时间确定。

Safe and effective operation of the hoist is dependent on correct classification of the hoist’s operation group. According to FEM9.511 and China standard the hoist’s operating group can be determined from load spectrum and average Daily operating time.

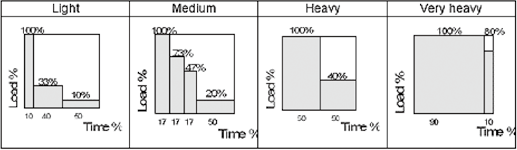

   载荷谱 Load Spectrum

载荷谱可以根据下面表格确定

The load spectrum can be determined from the table below





轻级

偶尔吊满载经常吊轻载

固定载荷轻

中级

偶尔吊满载经常吊轻载

固定载荷半载

重级

重复吊满载经常吊半载

固定载荷重

超重级



几乎全吊满载固定载荷超重

Light Occasional full load Usually light load

Small fixed load

Medium Occasional full load Usually light load

Average fixed load

Heavy Repetitive full load Usually average load

Heavy fixed load

Very Heavy



Usually almost full load Very heavy fixed load

   日均当量使用时间 Average daily operating time

日均当量使用时间可以根据实际使用时间按统计方法测算,参考公式如下:

The average daily operating time of the hoist can be calculated from the running time of the hoisting machinery (Hours/day):



H = 平均起升高度 average hoisting height (m)

N = 平均每小时工作循环次数

number of work cycles per hour (cycles/h) T = 日均工作时间 daily working time (h)

V = 起升速度 hoisting speed (m/min)

   工作级别确定 Determining the operating group of the hoist

当载荷谱和日均当量使用时间确定后,可以根据下面表中数据查出工作级别:

When the load spectrum and the average daily operating time of the hoist are identified, the hoist’s operating group is obtained from the table below:

载荷谱Load Spectrum

日平均当量使用时间 Average daily operating time

ISO(GB) / FEM ( 小时 / 天 hours per day)

0.5

≤1

≤2

≤4

≤8

16

轻级 Light



M3 1Bm

M4 1Am

M5 2m

M6 3m

中级 Medium


M3 1Bm

M4 1Am

M5 2m

M6 3m

M7 4m

重级 Heavy

M3 1Bm

M4 1Am

M5 2m

M6 3m

M7 4m


超重级 Very Heavy

M4 1Am

M5 2m

M6 3m

M7 4m





例子:

某用户的起重机载荷谱为中级,起升速度 V=5m/min,平均工作起升高度 H=3m,平均每小时工作循环 N=5 次,两班制日工作时间 T=16 小时,计算得出当量工作时间 t=1.6,从上表中查得工作级别为中国国家标准 M5(等同于欧洲标准 2m)。

   起重机工作等级比较表 Comparing of crane class


工作等级 Duty Code

ISO/BS/DIN

M3

M4

M5

M6

M7

M8

GB

A3

A4

A5

A6

A7

A8

FEM

1Bm

1Am

2m

3m

4m

5m

CMAA

A

B

C

D

E

F

HMI

H2

H3

H4

H5

H5

H6



<td width="93" valign="top" style="padding: 0px; border-left: none; border-right-width: 1px; bord


对应的起升当量工作周期 Hoist Standard Value ( 小时 Hr)

安全工作周期 SWP(h)

400

800

1,600

3,200

6,300

12,500

持续率 Duty %ED

25

30

40

50

60

60

启动次数 Starts (s/h)

150

180

240

300

360

360

运行时间 Run Time(h)

3,200

6,300

12,500

25,000

50,000

100,000

启动次数 Starts

480,000
